P系列機臺
機型 | 適用注塑機 | 上下 | 引拔 | 橫行 | 側姿角度 | 最大荷重(含治具) | 取出 | 空循環 | 驅動方式 | 工作氣壓(kgf/cm3) | 空氣消耗量(nl/cycle) | 電源 | 電源消耗量(Kva) | 凈重 |
BSTS3-CPW80-P | 50T-200T | 800 | 主臂:460 副臂:460 | 1300 | 90° | 5KG | 1.4 | 6 | 全AC伺服馬達驅動 | 5~7 | 2 | 單相 AC220±10W 50/60HZ | 2.35 | 300 |
BSTS3-CPW100-P | 250T-500T | 1000 | 主臂:580 副臂:580 | 1600 | 5KG | 1.8 | 7 | 5~7 | 2 | 3.05 | 325 | |||
BSTS3-CPW130-P | 350T-700T | 1300 | 主臂:900 副臂:900 | 1800 | 5KG | 2.2 | 8 | 5~7 | 2 | 3.05 | 360 |

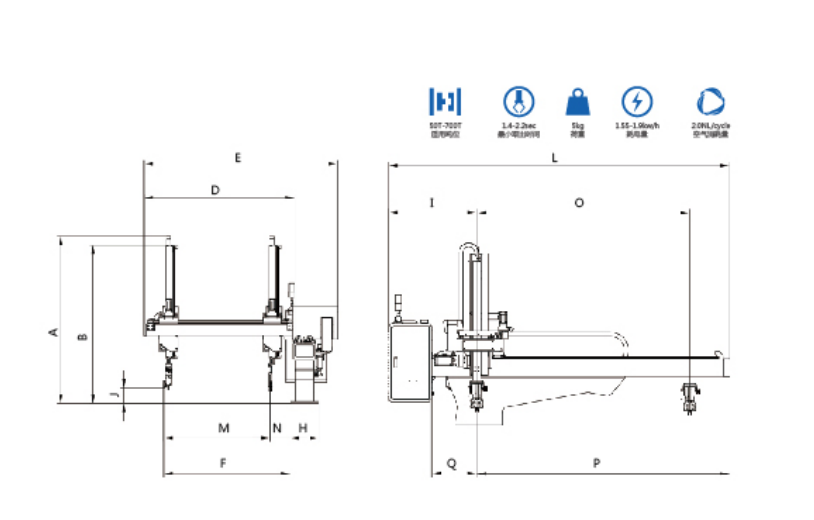

外形尺寸
機型 | A | B | C | D | E | F | G | H | I | J | L | M | N | O | P | Q |
BSTS3-CPW80-P | 1444 | 1344 | 339 | 1064 | 1440 | 775 | 190 | 260 | 790 | 60 | 2390 | 460 | 130 | 1300 | 1600 | 425 |
BSTS3-CPW100-P | 1537 | 1437 | 339 | 1168 | 1562 | 900 | 190 | 260 | 810 | 60 | 2690 | 580 | 130 | 1600 | 1930 | 445 |
BSTS3-CPW130-P | 1794 | 1694 | 380 | 1508 | 1884 | 1230 | 190 | 260 | 810 | 100 | 2891 | 900 | 130 | 1800 | 2100 | 455 |
