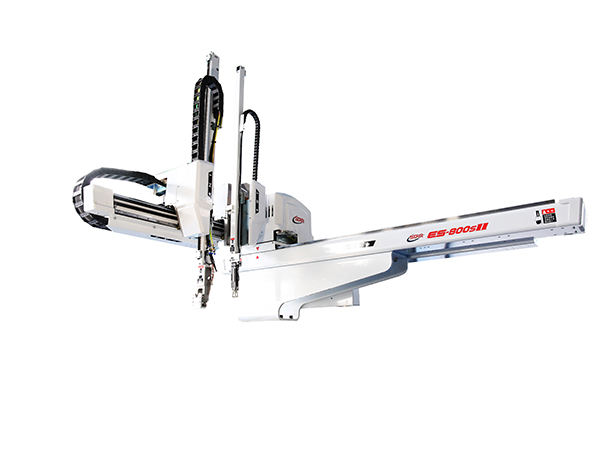

基本參數
電源 | 常用氣壓 | 驅動方式 | 姿勢(氣缸) | 氣動姿勢部雅力(氣壓:0.5Mpa時) | 控制箱 | |
AC200W±10% 50/60Hz(單相) | 0.5Mpa | AC同服馬達 | 90°固定 | 最大可搬重量 | 姿勢力矩 | STEC-NC2a |
5kg (含夾具重量) | 12.9Nm [20.2N-m] |
綜合參數
機種 | 行程(移動量)(mm) | 電源設備 容量 (KVA) | 最大消費 電力 (KW) | 機器重量 | 空氣消耗量 (Ne/Cyclc) | ||||
?上下 | ?上下 | 前后 | 走行 | 本體 | 操作盒 | ||||
ES-800Ⅱ | 800 [1000] | - | 97~783 [97~933) | 1400 [1200] [1600] [1800] | 1.4 | 1.1 | 187 | 1.1 | 1.40 |
ES-800sⅡ | 850 [1050] | ?263~783 ?115~635 ?263~933 ?115~785 | 2.6 | 1.7 | 203 |
[ ]尺寸表示選項行程。
本體重量包括控判箱及電纜線的重量。
?:表示制品側手臂;?:表示水口側手臂。
將走行行程為1400和1800mm行程的走行體向取出則移動200mm時,走行行程將變?yōu)?200和1600mm。

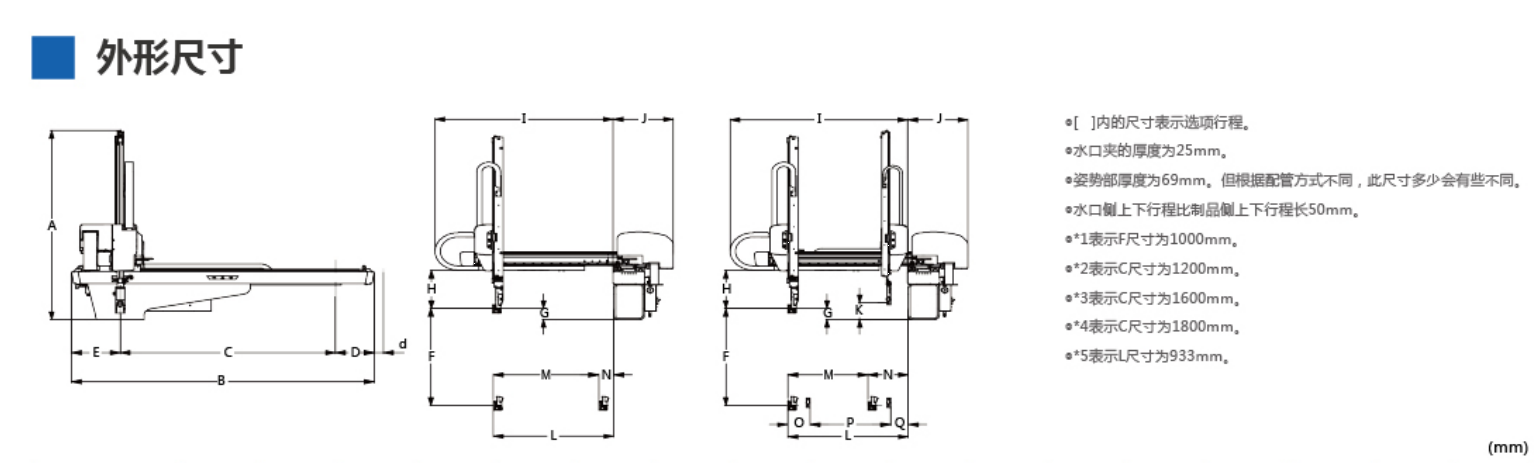

外形尺寸
機種 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
ES-800Ⅱ | 1520 [1760]*1 | 1980 [1980]*2 [2400]*3 [2400]*4 | 1400 [1200]*2 [1600]*3 [1800]*4 | 250 [250]*2 [270]*3 [270]*4 | 330 [530]*2 [530]*3 [330]*4 | 800 [1000]*1 | 90 | 320 | 1170 [1340]*5 | 391 | - | 783 [933]*5 | 686 [836]*5 | 97 | - | - | - |
ES-800sⅡ | 1560 [1810]*1 | - | 520 [670]*5 | 263 | 148 | 520 [670]*5 | 115 |
*反操作時E值為280、[480]*2、[480]*3、[280]*4
*d值正操作時為50、[50]*2、[140]*3、[140]*4
D值為300、[300]*2、[320]*3、[320]*4
反操作時為70、[70]*2、[160]*2、[160]*4
