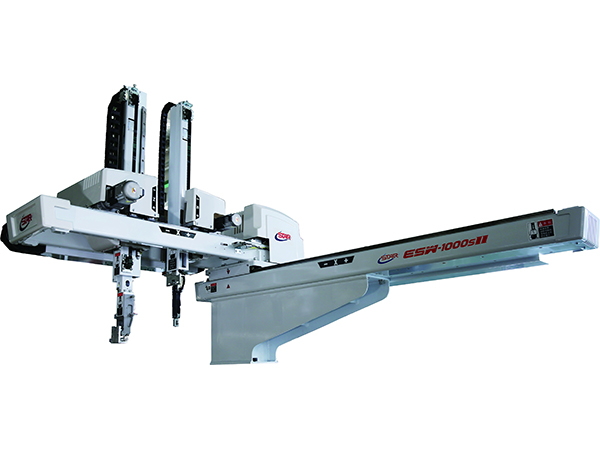

基本參數
電源 | 常用氣壓 | 驅動方式 | 姿勢(氣缸) | 氣動姿勢部雅力(氣壓:0.5Mpa時) | 控制箱 | |
AC200V±10% 50/60Hz(單相) | 0.5Mpa | AC同服馬達 | 90°固定 | 最大可搬重量 | 姿勢力矩 | STEC-NC2a |
5kg (含夾具重量) | 20.2N-m |
綜合參數
機種 | 行程(移動量)(mm) | 電源設備 容量 (KVA) | 最大消費 電力 (KW) | 機器重量 | 空氣消耗量 (Ne/Cyclc) | ||||
?上下 | ?上下 | 前后 | 走行 | 本體 | 操作盒 | ||||
ESW-1000Ⅱ | 1000 [1200] | - | 139~940 | 1800 [1600] | 2.1 | 1.5 | 324 | 1.1 | 1.80 |
ESW-1000sⅡ | 1050 [1250] | ?295~940 ?141~786 | 3.3 | 2.05 | 351 |
[ ]尺寸表示選項行程。
本體重量包括控判箱及電纜線的重量。
?:表示制品側手臂;?:表示水口側手臂。
將走行行程為1800mm行程的走行體向取出側移動200mm時,走行行程將變?yōu)?600mm。

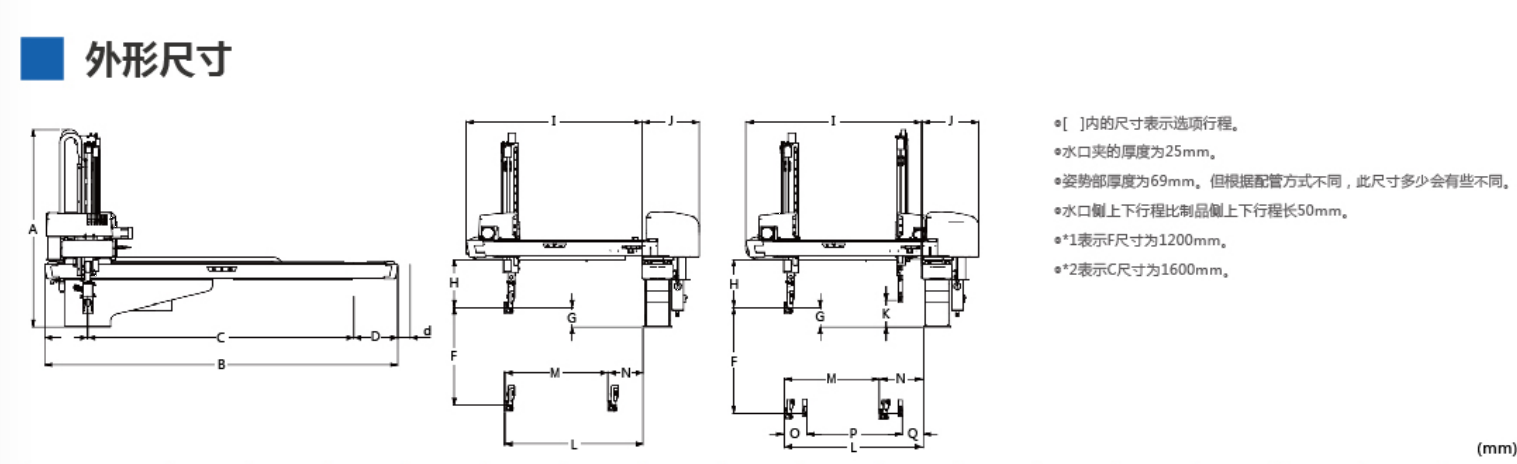

外形尺寸
機種 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
ESW-1000Ⅱ | 1390 [1550]*1 | 2400 [2400]*2 | 1800 [1600]*2 | 310 [310]*2 | 290 [490]*2 | 1000 [1200]*1 | 140 | 342 | 1260 | 388 | - | 940 | 810 | 139 | - | - | - |
ESW-1000sⅡ | 1430 [1550]*1 | 190 | 645 | 295 | 154 | 645 | 141 |
反操作時E、D值與正操作時相同
*d值正操作時為130、[130]*2
反操作時為160、[160]*2
