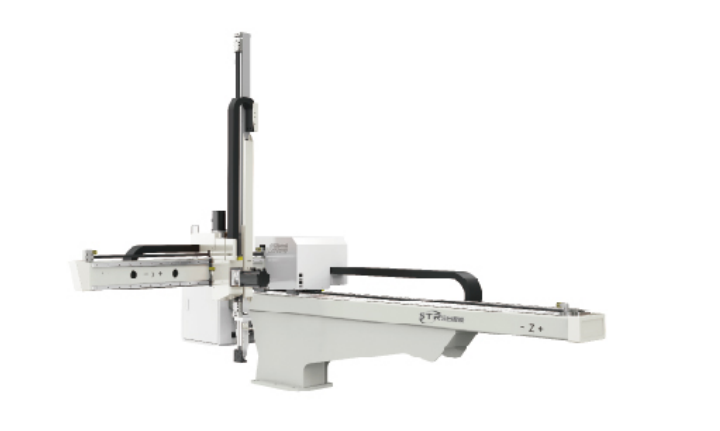

P系列機臺
機型 | 適用注塑機 | 上下 | 引拔 | 橫行 | 側姿角度 | 最大荷重(含治具) | 取出 | 空循環 | 驅動方式 | 工作氣壓(kgf/cm3) | 空氣消耗量(nl/cycle) | 電源 | 電源消耗量(Kva) | 凈重 |
BSTS3-CPW80-P | 50T-200T | 800 | 690 | 1300 | 90° | 5KG | 2.04 | 7.2 | 全AC伺服馬達驅動 | 5~7 | 2 | 單相 AC220±10W 50/60HZ | 1.55 | 280 |
BSTS3-CPW100-P | 250T-500T | 1000 | 810 | 1570 | 5KG | 2.5 | 9 | 5~7 | 2 | 1.9 | 310 | |||
BSTS3-CPW130-P | 350T-700T | 1300 | 1130 | 1770 | 5KG | 3.2 | 11 | 5~7 | 2 | 1.9 | 330 |

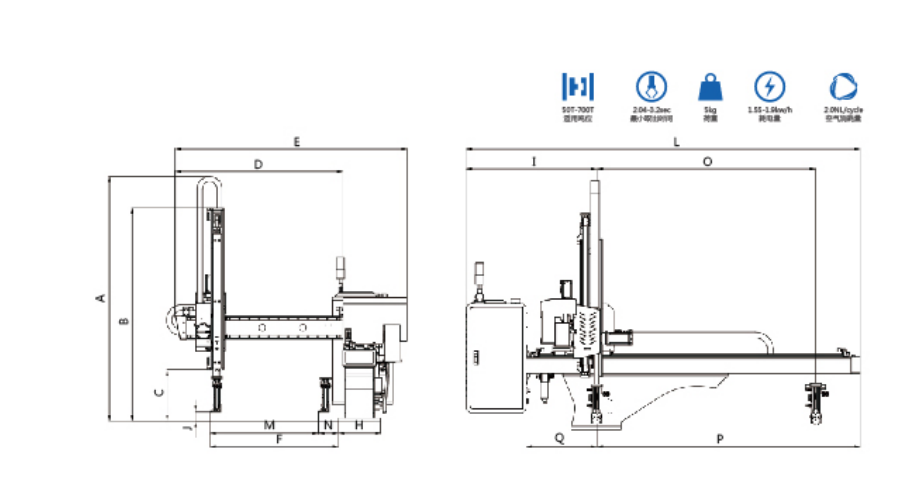

外形尺寸
機型 | A | B | C | D | E | F | G | H | I | J | L | M | N | O | P | Q |
BSTS3-CPW80-P | 1674 | - | 449 | 1064 | 1440 | 775 | - | 260 | 800 | 65 | 2390 | 675 | 100 | 1300 | 1600 | 428 |
BSTS3-CPW100-P | 1852 | - | 449 | 1168 | 1562 | 900 | - | 260 | 815 | 65 | 2690 | 800 | 100 | 1570 | 1880 | 455 |
BSTS3-CPW130-P | 2200 | - | 490 | 1491 | 1884 | 1317 | - | 260 | 815 | 105 | 2890 | 1217 | 100 | 1770 | 2100 | 455 |
